多功能材料力學試驗機
?

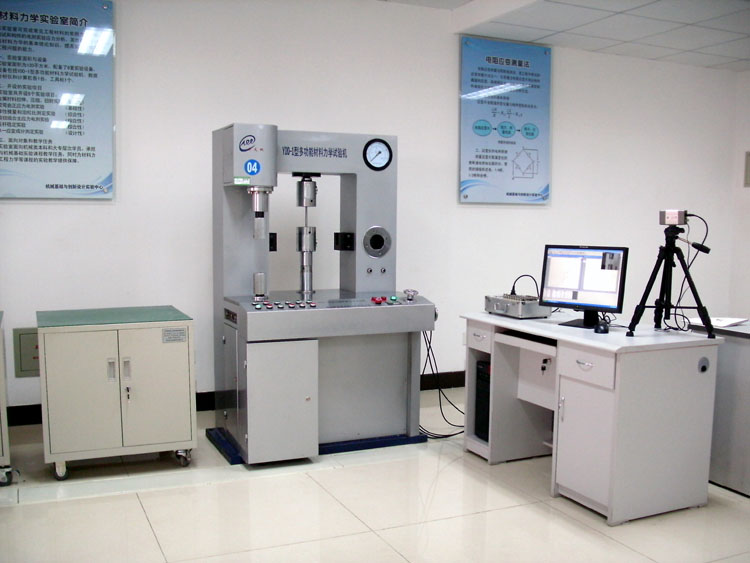

YDD-1型多功能材料力學試驗機是針對《材料力學》實驗教學開發的新型試驗設備，能夠完成《材料力學》教學大綱規定的基本試驗。包括典型材料的拉壓試驗、測定材料彈性模量和泊松比的試驗、扭轉試驗、剪切實驗、梁彎曲正應力電測試驗、彎扭組合正應力電測實驗、等強度梁實驗及壓桿穩定實驗等。
技術信息

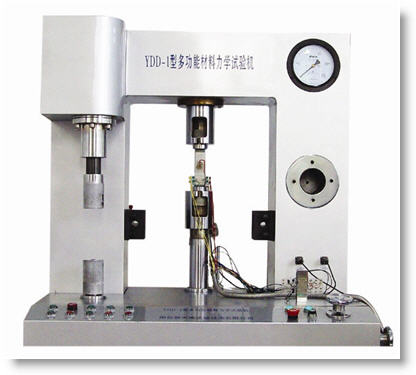

????YDD-1型多功能材料力學試驗機
- 最大拉伸荷載：..................... 100 kN
- 最大壓縮荷載：..................... 150 kN
- 最 大 扭 矩： ......................500 N*m
- 最高采樣頻率：..................... 200 Hz
- 準 確 度：............................1 級
- 測 量 通 道 數：..................8
- 量程： .................................±2.5 mV，±10 mV，±5 V
- 主機體積：.............................1100×700×1680 mm
- 主機重量：.............................1200 kg?????
?
? 可完成的試驗
????在YDD-1型多功能材料力學試驗機上可進行如下的實驗

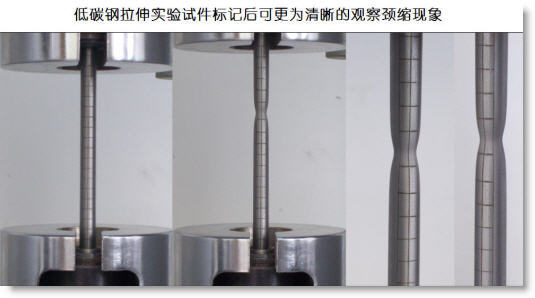

1、金屬材料拉伸試驗
2、金屬材料壓縮試驗

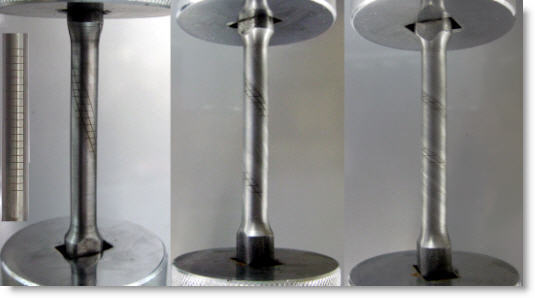

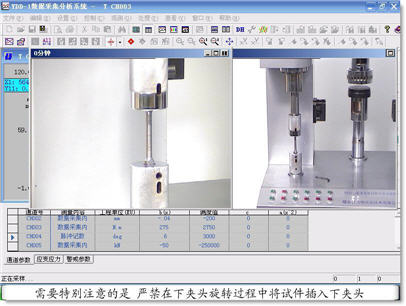

3、金屬材料正、反向反復扭轉試驗

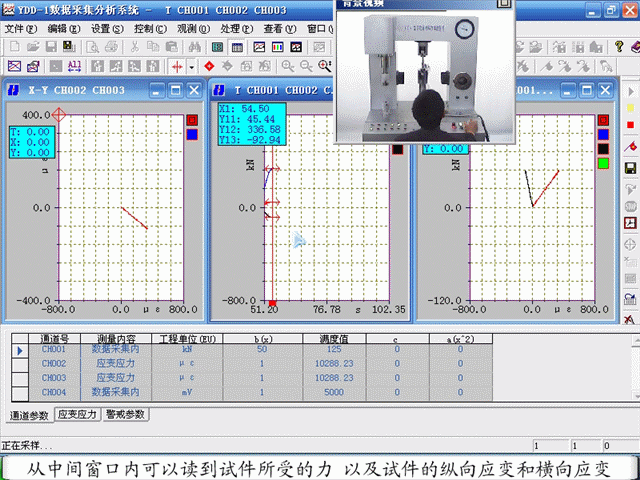

4、拉、壓交變加載彈性模量E及泊松比μ電測試驗
5、正、反向扭轉測G試驗

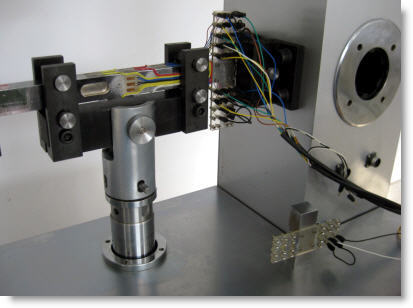

6、不同支座形式的梁交變彎曲電測試驗

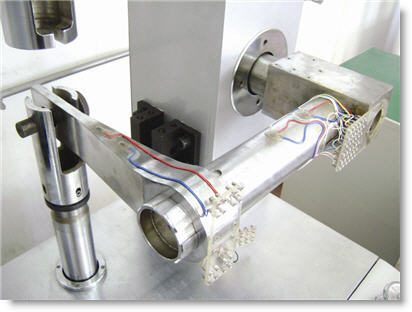

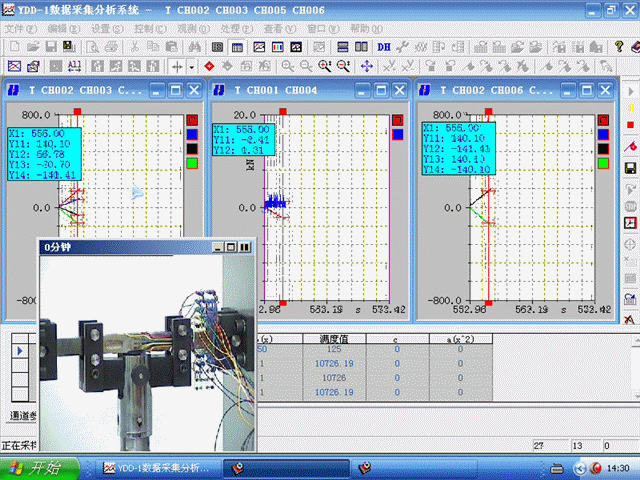

7、交變加載帶內壓彎扭管彎扭組合電測試驗
8、帶側向干擾壓桿穩定電測試驗
9、交變加載等強度梁電測試驗
10、壓力容器電測試驗
11、拉壓扭綜合分析驗證第二、第三、第四強度理論實驗。
12、振動譜分析、相關分析實驗。
???
??? 與傳統試驗機與組合實驗臺相比主要有以下特點：
? 1、最為基本的拉壓、扭轉、彎扭試驗組合在同一設備上完成；
???? 2、國標試件最小夾頭設計，有利于試件的快速裝夾。
???? 3、加載采用單實驗空間的拉、壓反復加載方式，方便實現拉壓交變加載；
???? 4、可進行油缸類壓力容器應力狀態電測實驗，可演示不同方向應力變化對應變的影響綜合性、設計性實驗等。
???? 5、扭轉加載采用雙向扭轉方式，可進行反復雙向扭轉的綜合性實驗。
???? 6、帶側向干擾的壓桿穩定實驗裝置可準確按壓桿失穩定義演示壓桿失穩現象。
???? 7、所有被測參量均采用電測的方式，數據采集系統采樣通道多、采樣頻率高、采樣種類多。設置8個并行通道（可擴展至128通道），可進行應變、電壓、脈沖計數等測量，采樣頻率可達200Hz。

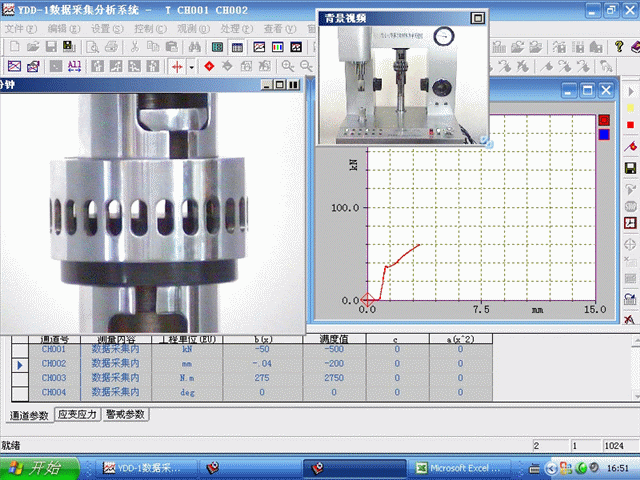

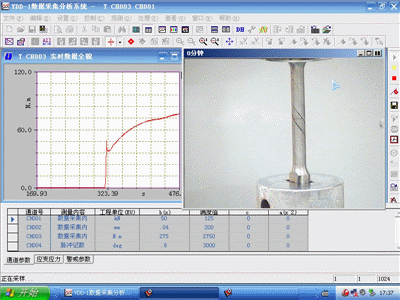

???? 8、在測試過程中以窗口的形式顯示各種測試數據的實時曲線、X-Y曲線、棒圖等，每個窗口4條曲線，最多可開設16個窗口。在實驗過程中可隨時增加、減少觀測窗口的數量及排列方式，隨意調整窗口的測量通道及坐標、曲線顏色等窗口參數。
???? 9、實驗過程可通過設置報警參數達到自動控制反向加載的功能，且可在實驗過程中不停止數據采集的情況下修改報警參數，有利于實驗的循序漸進確保證試件的安全。
???? 10、配備攝像頭、屏幕實時拷貝軟件等可將試驗操作過程、實驗現象、實驗數據同步保存。同時非常方便教師制作實驗教學多媒體課件。?
???? 11、加載方式可連續加載也可分級加載，實驗過程中不需記錄數據，實驗完成后可對實驗數據進行二次非線性修正分析，進行不同通道數據的四則運算，并可將數據轉化為Excell、Matlab、位圖文件等數據格式，方便數據的調用與二次分析。

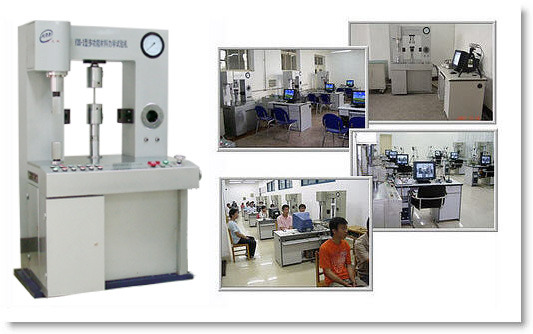

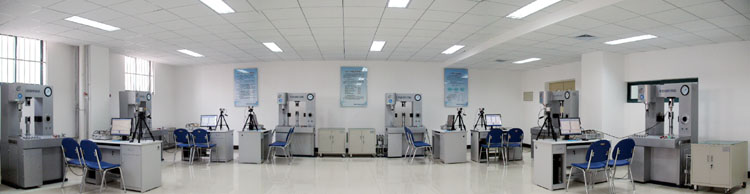

???? 12、配有雙主機的同步網絡教學系統，教師講解時可將帶有試驗機的1號教師機上的內容同步地傳輸?shù)矫恳慌_學生機上。

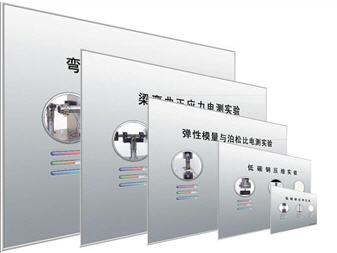

???? 13、開發了“《材料力學》實驗開放式實驗教學平臺”，該平臺將實驗指導書、實驗預習報告、實驗報告、實驗數據庫、實驗過程視頻講解、實驗過程動畫演示、數據采集分析環境、相關文獻等與實驗教學有關的內容以網站的形式鏈接在一起，學生在實驗前可分析以往的實驗數據，實驗過程中根據自身的情況觀看不同的教學課件，自行掌握實驗進度，學生可在無教師講解的情況下獨立完成實驗設備操作，達到開放式實驗教學的目的。
???? 14、在教師機的桌面上設有學生機主機電源控制按鈕，實驗前教師根據學生對實驗的了解程度決定是否可以開機實驗，實驗過程中教師如發現學生有安全隱患可直接關閉任意一臺學生機的主機，以確保實驗安全。
?
實驗時，試件可在試驗機油缸活塞的往復運動下自動進行拉壓交變加載。
?
