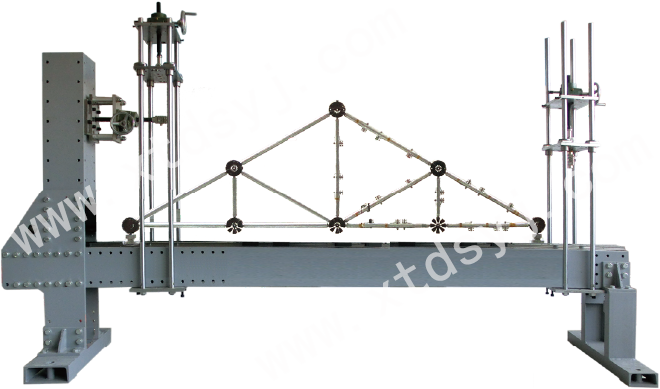

YJC-Ⅰ-2000（靜態）工程力學開放式實驗裝置
admin 星期六, 08/09/2014 - 12:00 發布
? ? YJC-Ⅰ-2000型工程力學開放式實驗創新平臺是針對材料力學、結構力學、應力應變測試技術等課程開發的系列實驗教學設備。該裝置主要由加載框架、加載單元、實驗?zāi)Ｐ汀y試分析系統以及實驗輔助部分組成，可進行應變測試原理、傳感器工作原理及材料力學、結構力學等課程的開放式拓展性實驗教學，主要應用于高等院校力學、機械、土木工程等相關專業的本科生、研究生的實驗教學及大學生創新試驗技術研究。
可開展的實驗項目
A.材料力學實驗
1.應變片工作原理測實驗：
1)電阻應變片的工作原理實驗-薄片單軸拉伸
2)電阻應變片的工作原理實驗-薄片彎曲
3)應變儀應變測試原理及橋路連接方式
4)電阻用變片靈敏度系數K標定實驗
5)應變片橫向靈敏度系數測試實驗
6)溫度補償片的工作原理實驗
7)應變花應變測試原理等強度梁簡單驗證實驗
8)常溫測試電阻應變片的粘貼及檢測
9)傳感器級應變片的粘貼及檢測
10)工程測試加載測試方案的設計，應變片種類、粘貼方向、粘貼方式的選擇
2.傳感器工作原理實驗
(1)拉壓力傳感器測試原理及標定實驗：
1)柱式拉壓力傳感器測試原理及標定
2)S型拉壓力傳感器的測試原理及標定
3)輪輻式拉壓力傳感器的測試原理及標定
4)懸臂梁式拉壓力傳感器的測試原理及標定
5)圓環式拉壓力傳感器的測試原理及標定
6)薄膜式拉壓力傳感器的測試原理及標定
(2)應變式扭矩、彎矩、剪力傳感器測試原理及標定：
1)應變式扭矩傳感器的測試原理及標定
2)彎矩、剪力的測試原理及相關傳感器的標定
(3)應變式位移傳感器：
1)位移計（機電百分表）的測試原理及標定
(4)懸臂梁應變式轉角傳感器的測試原理及標定；
3.材料彈性常數E、μ測定；
4.彎曲正應力點測試驗；
1)等強度與等截面懸臂梁正應力電測實驗
2)直梁四點彎曲正應力電測試驗
3)疊合梁四點彎曲正應力電測實驗
4)等強度梁電測實驗
5.應力疊加電測實驗;
1)偏心拉伸正應力疊加電測實驗
2)彎扭組合特征點應力疊加電測實驗
3)帶分段內壓彎扭組合主應力電測實驗
6.梁彎曲變形測試實驗
1) 懸臂臂梁撓度測試實驗
2) 不同支座形式梁彎曲撓度測試實驗
B.結構力學實驗
1.桿件結構基本構件及測試原理
1)單桿拉伸、彎曲及拉彎組合應力測試實驗；
2)結點性質及支座性質對比實驗；
2.典型桿件結構內力測試
1)典型排架結構靜載實驗；
2)典型剛架結構靜載實驗；
3)組合結構靜載實驗
?
?
?
?
?
