【實驗功能】提供豎向、水平加載反力的結構框架,適合300kN以下的結構力學、鋼結構、鋼筋混凝土、材料力學實驗。

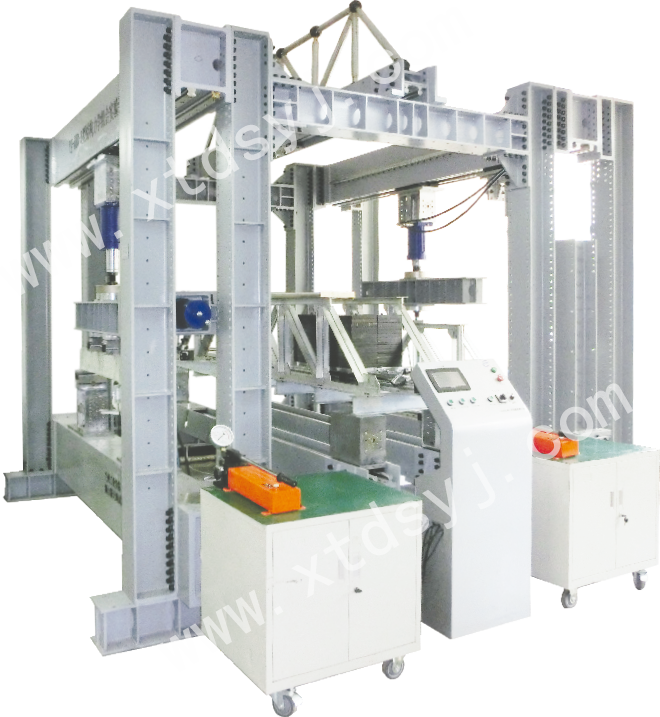

【結構形式】八立柱門式框架自反力結構,上下橫梁采用箱型鋼梁制作,上下橫梁均通過4根H型鋼立柱前后連接,上橫梁高度按模數可調,兩側下橫梁寬度相同。上下橫梁均可安裝平行直線導軌,導軌上安裝可移動的小車,小車上可安裝支座、加載油缸等,可同時實現多點、多方向拉壓力加載、加載點的數量及方向不限;
【主要技術參數】整體尺寸:3500×3500×3100mm,有效實驗空間3500×2500×1700mm;梁彎曲支座跨距500-2500mm;承載力:外側框架豎向承載力300kN,水平承載力200kN,立柱之間局部承載力1000kN,內側框架豎向承載力100kN。
【主要技術特點】
①八立柱空間框架加載結構,試件的長度不受限制。
②較YJ-ⅢD型有更高的試驗空間,可方便安裝板殼類結構、球結點網架、橋梁模型等空間結構、可方便進行模型振動實驗。
③不同的實驗可以互不影響地同時展示,方便實驗的快速進行。
