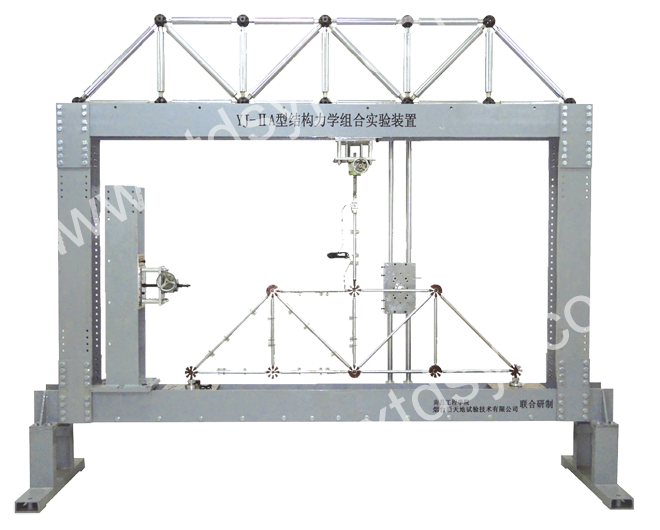

【結構形式】框架采用門式框架自反力結構，下橫梁采用H型鋼梁，上橫梁采用H型鋼梁與球結點桁架組合成的組合結構。上下橫梁、立柱均安裝直線導軌，導軌隱藏在型鋼內部，導軌上安裝可移動的小車，小車上可安裝支座、加載油缸等，可同時實現多點、多方向拉壓力加載、加載點的數量及方向不限；

【整體尺寸】3500×800×2900mm，有效實驗空間2500×1700mm，梁彎曲支座跨距500-2500mm；

【承載力】梁跨中最大荷載：50kN；

【加工特點】主框架構件工作面均進行機加工，粗糙度不大于R3.2，噴漆前進行噴砂去銹；

【其它特點】上下橫梁同時兼顧結構力學實驗安裝移動豎梁、移動。

【可完成的實驗項目】

1、《結構力學》實驗課程
1）結構幾何組成分析（驗證）
? 幾何可變體系驗證實驗；
? 幾何瞬變體系驗證實驗；
? 無多余約束的幾何不變體系驗證實驗；
? 有多余約束的幾何不變體系驗證實驗；
2）典型桿件結構內力測試（驗證）
? 典型桁架結構（三角形桁架、梯形桁架、拋物線形桁架）靜載實驗；
? 典型剛架結構靜載實驗；
? 組合結構靜載實驗；
3）桿件結構特點及計算方法（設綜）
? 典型計算原理（互等定理、疊加原理等）驗證實驗；
? 典型計算方法（力法、位移法、力矩分配法等）驗證實驗；
? 桿件結構特例實驗（設綜）
? 結構部分結點性質變化對內力分布影響的對比實驗；
? 設計特殊內力分布特點的結構及加載方案實驗；
4）自主創新實驗（設綜、創新）
? 結構中桿件長度制造誤差對結構內力影響實驗；
? 線剛度不同對結構內力影響實驗；
? 桿件連接失效對結構內力的影響實驗；
【主要技術特點】
1)按力學特性優化設計結點的結構形式，可模擬理想鉸結點、剛結點的力學特性。
2)結點盤采用剖分式結構，單人即可組裝整個實驗裝置。
3)結點盤類型多樣，有全鉸、全固、半鉸半固等類型，可模擬各類桿件結構的結點特性。
4)可實現滑動鉸支座、固定鉸支座、定向支座和固支座任意轉換。
5)可實現多點、多方向拉、壓力加載、結點力矩加載。
6)支座、加載小車均采用直線式軌道安裝，軌道四周設置，結構安放方式、加載方式多樣化。
7)與理想實驗模型（清華大學版結構力學求解器的理論值）有較好的相符性。
