1、整體說明

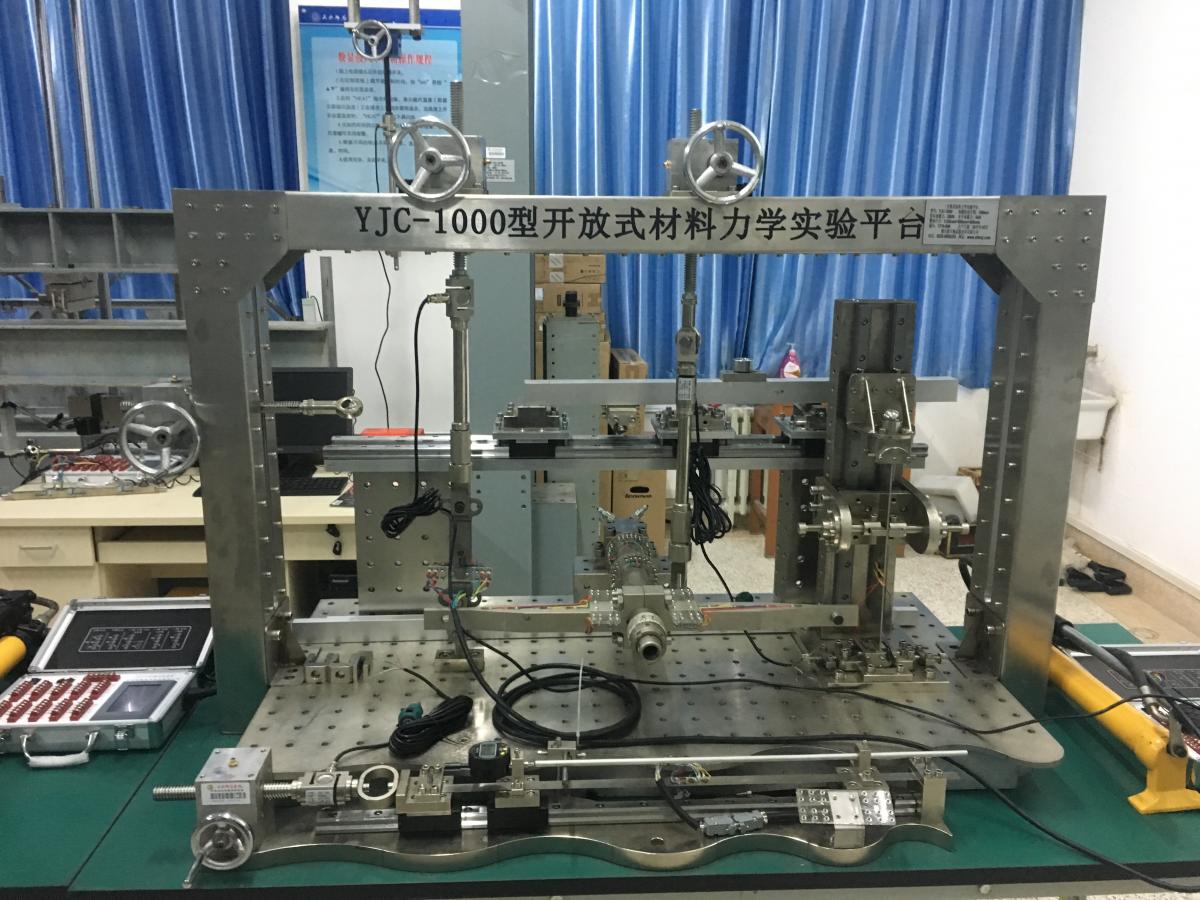

YJC-1000型開放式材料力學實驗平臺由加載框架、加載單元、實驗模型以及實驗輔助部分組成。主要應用于材料力學、結構力學的實驗教學，結合加載方便的優勢，也可進行一些方便進行大學生開放式自主創新實驗。

加載框架為臺面式結構，采用安裝底板結合移動框架加載的方式。底板表面均布安裝孔，以方便安裝各類實驗模型，底板側面安裝直線導軌，加載框架可沿底梁移動，并可在任意位置鎖緊。移動框架采用門式結構，立柱及上橫梁均內置直線導軌，加載裝置可沿導軌移動位置并在任意位置鎖緊進行實驗。采用手動渦輪蝸桿加載機構進行加載，可同時布置多個豎向加載點與水平加載點。這樣就形成了一個試驗空間開放、加載方便的材料力學實驗平臺，可方便進行梁彎曲、彎扭組合、壓桿穩定、長薄片線應變測試、彈性模量、偏心拉壓等實驗項目。結合加載方便的優勢，也可進行結構力學桁架結構、框架結構實驗。

2、主要技術參數

整體尺寸：1350mm×500mm×900mm。（可根據用戶需求調整）

實驗空間：1200mm×500mm×700mm。

豎向承載力：20kN，水平承載力5kN。

加載機構行程：150mm。

3、可完成試驗項目：

1. 應變片工作原理實驗；
2. 電阻應變片靈敏系數的標定實驗；
3. 材料彈性模量E，泊松比μ的測定；
4. 偏心拉伸實驗；
5. 圓管的彎曲、純扭、彎扭組合主應力電測實驗；
6. 懸臂等強度梁實驗
7. 帶側向支撐的壓桿穩定實驗；
8. 型鋼的壓桿穩定實驗；
9. 純彎曲梁橫截面上正應力的分布規律實驗；
10. 疊梁彎曲實驗；
11. 連續梁彎曲實驗；
12. 門式剛架、門式排架水平加載實驗；
13. 多層剛架結構水平加載實驗等。

?
