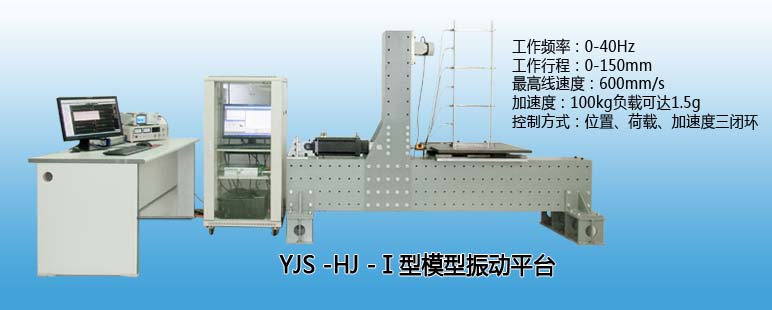

??? YJS-HJ-Ⅰ型模型振動平臺是針對小型結構模型振動演示以及模態測試而開發的實驗教學設備，它主要應用于模型的振型演示實驗、不同結構的模態測試實驗、模型地震波動力響應測試實驗和結構模型抗震性能比賽等。目前已成功應用到青島農業大學、哈爾濱學院、皖西學院、桂林電子科技大學、蘭州工業學院等十多所高校的實驗教學和科研項目中。 目前通用的模型振動平臺主要有兩類：電磁振動臺、電液伺服振動臺，電磁振動臺采用電磁激振模式，其適合高頻小負載的情形，主要作為小模型模態測試或傳感器標定的動力源，低頻受限且很難進行位移、荷載閉環控制；液壓振動臺負載大、低頻特性好也可進行位移、荷載閉環控制，但其一般工作頻率較低（通常20Hz以內，若頻率增高，則費用迅速增加），且存在控制較復雜、噪音大、運行成本高等缺陷。YJS-HJ-Ⅰ型模型振動平臺是綜合以上兩種產品的優點，基于伺服電機驅動滾珠絲杠的控制原理而開發的全電動伺服控制系統，可進行位移、荷載、加速度閉環控制，工作頻率下限不受限制，上限可達40Hz，能耗少、噪音低。同時配備數據采集處理及模態分析系統、結構模型振動過程圖像高清快速錄像系統，可使結構動力實驗現象和結果生動、直觀地展現在學生面前，既可以使學生對結構振動有感性認識，也可以引導學生進行相關理論探究，掌握實際工程中模態測試的方法。

???

1.系統組成及主要技術參數

1.1系統組成

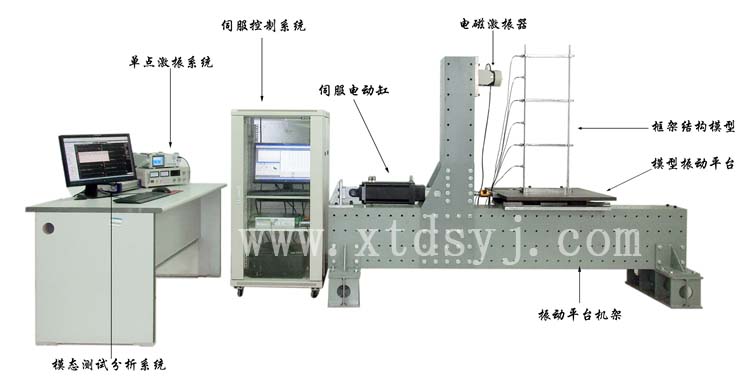

該模型振動平臺主要由振動平臺機架、伺服控制單元、動作執行單元、振動平臺、單點激振系統和高清圖像快速錄像系統等部分組成。

1.1.1振動平臺機架

平臺機架整體采用L形結構，由底梁和立柱組成，實驗空間開放；立柱和底梁各面均布安裝孔，方便安裝各種構件，匹配多種加載裝置，對模型施加多種類型激振。

1.1.2伺服控制單元

YJS-HJ-Ⅰ型模型振動平臺伺服控制單元基于伺服電機驅動滾珠絲杠的控制原理而開發的全電動伺服控制系統，可進行位移、荷載、加速度閉環控制，內置正弦波、三角波、掃頻波等多種周期指令信號，支持地震波和用戶自定義波形運動，具有響應速度快、控制精度高、試驗波形種類多等特點，控制軟件具有開放性，方便用戶針對不同實驗項目進行二次開發。

1.1.3動作執行單元

動作執行單元采用高精度伺服電動缸，采用低慣量、大扭矩的伺服電機配高性能伺服放大器，電機可實現高頻換向，兼顧了電磁激振高頻與液壓激振大荷載的特點，工作頻率最高可達40Hz，有效荷載100kg時加速度可達到1.5g。

1.1.4振動平臺

振動平臺采用上下兩層式結構，上部為平板結構的直線運動部分，標準尺寸為600*700mm，通過直線軸承與下方托板部分相連接，托板部分直接固定在振動平臺機架上。振動平臺臺面為硬質氧化鋁合金面板，托板部分采用鍍鉻鋼板；平臺通過滾珠滑塊安裝在直線導軌上，承載力不低于10kN，摩擦力小，摩擦系數≯0.02；臺面上設有設備模型及實驗裝置固定螺孔，可安裝要求定制固定方式。

1.1.5 單點激振系統

由于在結構的模態測試時，受模型自身特性加載方式的制約，對不同的實驗對象，往往需采用不同的激振模式。為方便不同激勵方案下模態測試結果的比較，同時還可配置電磁激振系統和力錘裝置。

1.1.5.1電磁激振系統：

電磁激振系統有任意信號發生器，功率放大器和電磁激振器組成。

任意信號發生器可提供標準周期信號、白噪聲和用戶自定義信號，提供用于單點激振系統的激振信號。

電磁激振器可作用于被測對象一個或多個激振點，可獲得實驗對象的某階或多階振型。機架采用L型底梁的結構形式，可將激振器安裝在立柱上的不同位置，以方便實現對

結構模型不同位置的激振。

利用電磁激振器進行可以采用多種多樣的激勵信號，數據一致性好，但該方法的缺點也比較明顯，激振器和響應傳感器往往存在附加質量對結構影響問題，導致測試狀態下的結構不再是最初那個要提取模態信息的結構，還要考慮結構安裝條件、所布置傳感器的質量、激振器頂桿的剛度影響。要想準確獲取結構的模態信息，對激勵點的位置、數目、方向以及相應點的數目、位置分布都有比較明確的要求。

1.1.5.2力錘裝置：

錘擊法是實驗?zāi)B(tài)分析的一種常用方法，激勵性質屬于脈沖激勵。由于脈沖激勵與一定帶寬的隨機激勵具有相似的力譜，從而能1次激出在此頻帶內的各階模態。用加速度和力信號的采集與處理，可實時得到結構的傳遞函數矩陣。與用激振器激勵相比，具有簡便、經濟、快捷等優點，而且無須預先安裝調整，對試件附加質量、附加剛度或附加阻尼小，因而錘擊法模態被廣泛采用。但錘擊法試驗的缺點也比較突出，由于錘擊能量短時作用在某一點上，容易造成過載或局部響應問題，甚至引起非線性問題。錘擊法模態試驗主要提供有兩種方法：固定敲擊點移動響應點和固定響應點移動敲擊點。

對于不同試件的模態試驗，會要求有不同的頻響測試范圍。而影響試件頻響帶寬的直接因素就是激振力即錘擊力的頻帶寬度，它是錘擊法實驗首先要確定的。力譜的頻帶寬度直接受力脈沖寬度影響，影響力脈沖寬度的因素主要有3個：材料硬度(錘頭和試件)、力錘質量、試件剛度。錘頭質量大小，主要用于決定錘擊力，由試驗要求激振的能量決定。在試驗過程中，決定力譜的頻帶寬度主要通過選擇不同的錘頭材料來實現。在實際試驗過程中要根據具體要求來選擇適當材料的錘頭，常用的錘頭材料一般有鋼、鋁、尼龍、橡膠等。

力錘一般分為適用小型結構激勵，頻帶寬度0-1000Hz的500kg小型力錘和適用于中型結構激振，頻帶寬度0-300Hz的5噸中型力錘。錘體結構精心設計，操作簡便，錘柄采用特殊結構，有效避免連擊，高效完成不同試件的模態測試。

1.2主要技術參數

1、工作行程：150mm、最大負載：100kg、靜/動載出力：5kN、工作頻率：0-40Hz、額定加速度：100kg/1.5g、額定線速度：500mm/s，最高線速度：600mm/s；

2、控制方式：位置、載荷、加速度三閉環；

3、指令信號：正弦信號、三角信號、掃頻波、地震波和用戶自定義波形；

4、模態測試激振方式豐富，可實現底座激振、電磁激振、力錘激振等不同激振方式，方便不同實驗方案的比較；

5、振動平臺尺寸：700×600mm(長×寬)；

6、實驗數據與實驗過程同步保存清晰記錄不易觀察到的實驗動態變化，準確捕捉特征點的實驗現象；

2.其它附屬實驗設備

模型振動平臺主要用于模型的模態測試，一個標準的模態測試教學系統除了需配備模型振動平臺外，還需配備數據采集及模態分析系統、典型實驗?zāi)Ｐ偷?/p>

2.1 數據采集處理及模態分析系統

模態分析系統一般由三部分組成：1.激振系統：使得系統振動。2.測量系統：用傳感器測量實驗對象的各主要部位上的位移、速度或加速度振動信號。3.分析系統：將采集到的激勵信號和響應信號經過數模轉換記錄到計算機中，用軟件系統識別振動系統的模態參數。為實現對結果振動信息的拾取，配置DH5922動態信號測試分析系統。該系統由動態信號測試分析系統硬件、動態信號測試分析系統軟件包以及傳感器及附件三部分組成。

動態信號測試分析系統硬件由DH5922機箱、DH5922-1數據采集卡、DH3810-1應變適調器、DH5855-1電荷適調器及力錘裝置組成，主要用于動態信號的采集和力錘激振。機箱內部含有8通道插槽，含控制卡、擴展卡、數據通信卡及工作電源，為內部工作板卡提供防塵和防靜電環境。數據采集卡可以實現差動輸入、電壓放大、ICP供電、截止頻率可調的低通濾波器、模擬+DSP數字抗混濾波、每通道獨立的16位A/D和DSP信號處理，所有通道并行工作時，每通道最高采樣頻率128kHz，最高分析頻響50kHz等采集功能，選用進口接插件。應變適調器可以實現以電橋方式為基礎的傳感器輸出信號的適調，自動平衡，橋路方式程控切換，橋路自動校準等功能。電荷適調器是輸出電量為電荷的壓電式傳感器輸出信號的適調器，滿度值按105pC和103pC分檔切換，頻響DC～100 kHz，采用進口接插件，可進行二次模擬積分。

動態信號測試分析系統軟件包由DHDAS控制軟件、DHDSP基本分析軟件以及DHDMA實驗?zāi)B(tài)分析軟件三部分組成。DHDAS控制與基本分析軟件可以和各種型號的動態信號分析儀配套使用，用于軟件控制儀器的量程、濾波、參數設置以及信號的實時分析處理等。常用DSP軟件包主要實現FFT分析、傳遞函數FRF分析、相關分析、概率密度與分布、倒頻譜、長數據連續記錄及回放分析等功能，模態分析軟件包主要用于頻響函數法（簡稱測力法，F(xiàn)RF法）、環境激勵法（簡稱不測力法，ODS法）和MIMO多入多出頻響函數分析等?？蓪?duì)結構進行可控的動力學激勵，分析出結構固有的動力學特性。軟件界面友好，操作簡便，分析方法多樣；具有豐富的幾何建模功能；具有結果驗證，動畫演示和報告生成功能。

傳感器主要配置不同量程、不同頻響范圍的內置阻抗變換器加速度計（IEPE），可以實現磁吸座、螺栓、膠粘三種不同的安裝方式。

2.2 實驗?zāi)Ｐ?/strong>
