【實驗功能】以提供豎向加載為主的自反力結構框架，適合300kN以下的結構力學、鋼結構、鋼筋混凝土、材料力學實驗。

【結構形式】四立柱門式框架自反力結構，上下橫梁各一支，立柱四支，上下橫梁采用箱型鋼梁制作。上下橫梁高度可按模數調節，上下橫梁工作面安裝平行直線導軌，導軌上安裝可任意移動的小車平臺，以安裝加載點及支座。移動立柱、移動豎梁可安裝在下橫梁的軌道上或側面，位置任意可調，以方便進行不同類型的實驗；

【主要技術參數】整體尺寸：3500×1000×3100mm，有效實驗空間：3500×1700mm；最大承載力：豎向300kN；加載架設計承載力按變形控制，梁額定荷載下?lián)隙刃∮诹嚎缍鹊?.1%。

【主要技術特點】

①四立柱龍門式結構，試件的長度不受限制。

②上下橫梁皆可沿立柱移動，可方便進行不同類型的實驗。

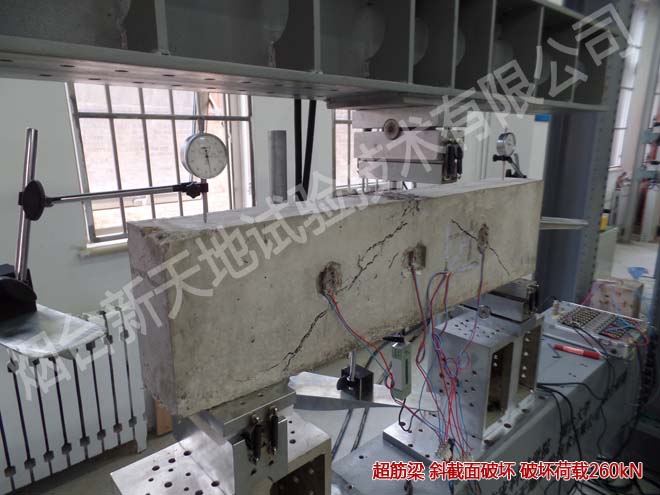

③更大的試驗荷載，可進行足尺砼梁的各類彎曲試驗。

④兩端立柱間距可調，可方便安裝短柱偏心壓縮裝置。

⑤其他同ⅡA。
